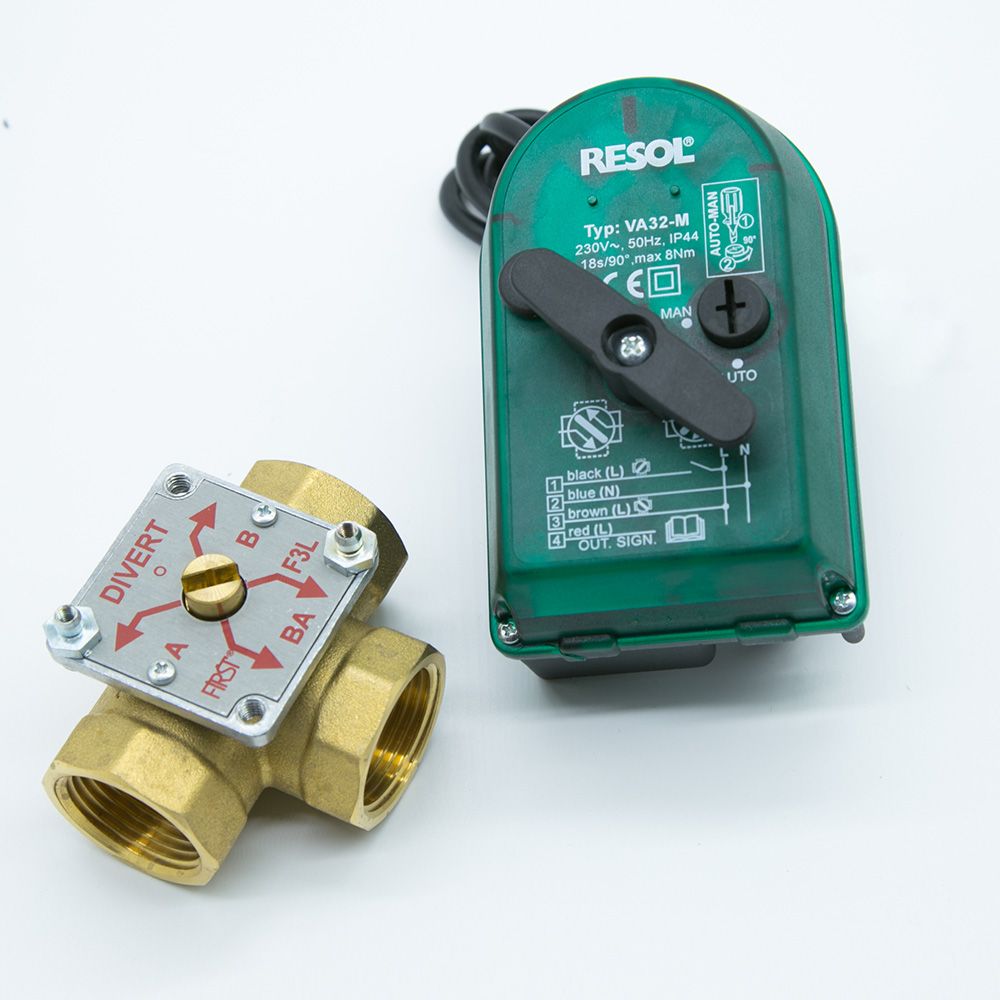

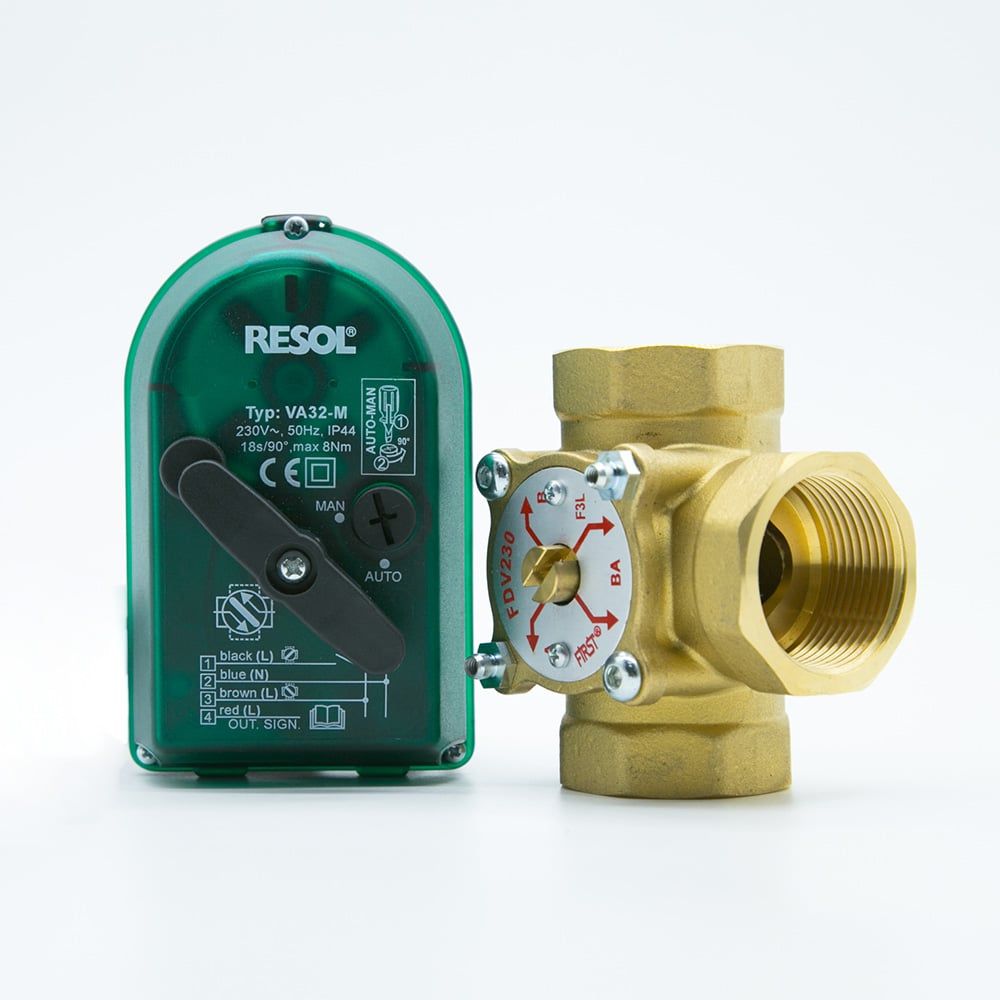

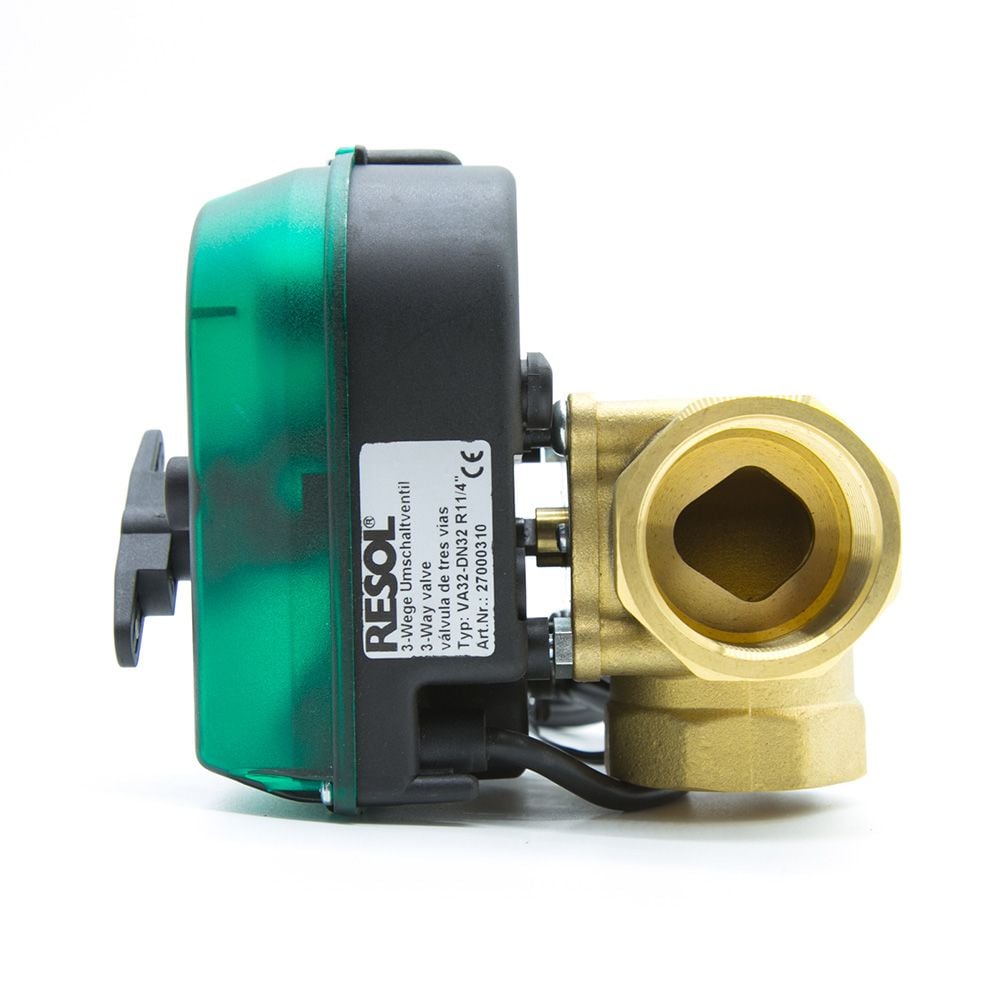

Van điều khiển động cơ 3 cổng VA32
Thương hiệu: Resol
Xuất xứ: Đức
Khu vực ứng dụng: Van điều khiển động cơ 3 cổng VA32 được sử dụng trong các hệ thống năng lượng mặt trời và sưởi ấm, trong đó các bộ phận nhỏ hơn của hệ thống có thể được điều khiển riêng hoặc có thể bật hoặc tắt thiết bị đơn lẻ.
Nét đặc trưng:
Kích thước nhỏ gọn, thiết kế hiện đại, vỏ thiết bị truyền động cách điện.
Thao tác thủ công đơn giản để vận hành hoặc vận hành khẩn cấp.
Kết nối phổ điện bằng rơle tích hợp. Kiểm soát được thực hiện bởi một liên lạc tắt.
Đầu ra tín hiệu chuyển đổi giới hạn có thể được sử dụng cho mục đích điều khiển (tối đa 1 A).
Vị trí của van bi có thể nhìn thấy với cờ chỉ thị (màu trắng).
Thiết bị truyền động có thể được thay thế nhanh chóng mà không cần tháo rời van.
Không giảm lưu lượng, lưu lượng đầy đủ theo các phiên bản DN20-DN32.

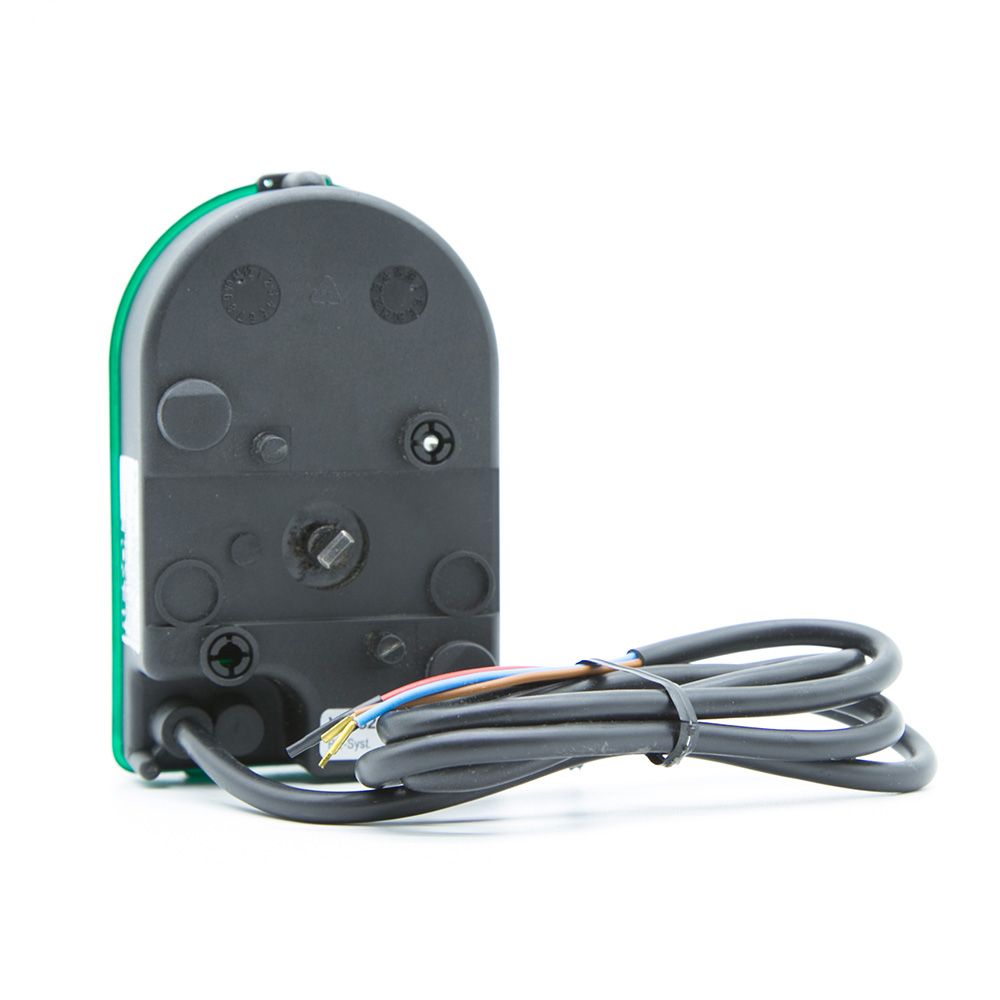

Actuator
Power consumption:
Relay on, motor running: 9 VA
Relay on, motor in standby: 5 VA
Relay off: 0 VA
Ingress protection: IP 44
Protection class: II
Ambient temperature: -10 °C ... +60 °C
Load for limit switch: 5 (1) A, 240 V~
Actuation time: 18 s / 90 °
Operation mode: open - closed
Protection class: IP 44 / IEC 60529
Electrical connection: 4 x 0.5 mm², L = 2.0 m
Limit switch: 5 (1)A, 240 VA
Regulating angle: 90 °
Torque: 6 Nm (max. 8 Nm)
Operating voltage: 230 V~
Torque: 6 Nm (max. 8 Nm)
Output signal: Phase L, 1 (1) A
Valve
Maximum pressure: 6 bar
Housing: forged brass
Maximum operation temperature: 2 °C ... 110 °C
Max. operating temperature: 0°C ... 110°C
Max. operating pressure: 6 bar
Rotor with axle: brass
Axle sealing: 4 x O-rings, EPDM
Possibility of motor control: UV-3
For reduction of axle friction: PA-plate
Dimensions VA32 |
| |
| | DN 20 | DN 25 | DN 32 |
|---|
| A | 3/4" | 1" | 1 1/4" |
| B | 72 | 82 | 94 |
| C | 17,5 | 20,8 | 25,5 |
| D | 130,5 | 133,8 | 138 |
| E | 54 | 66 | 70,5 |
