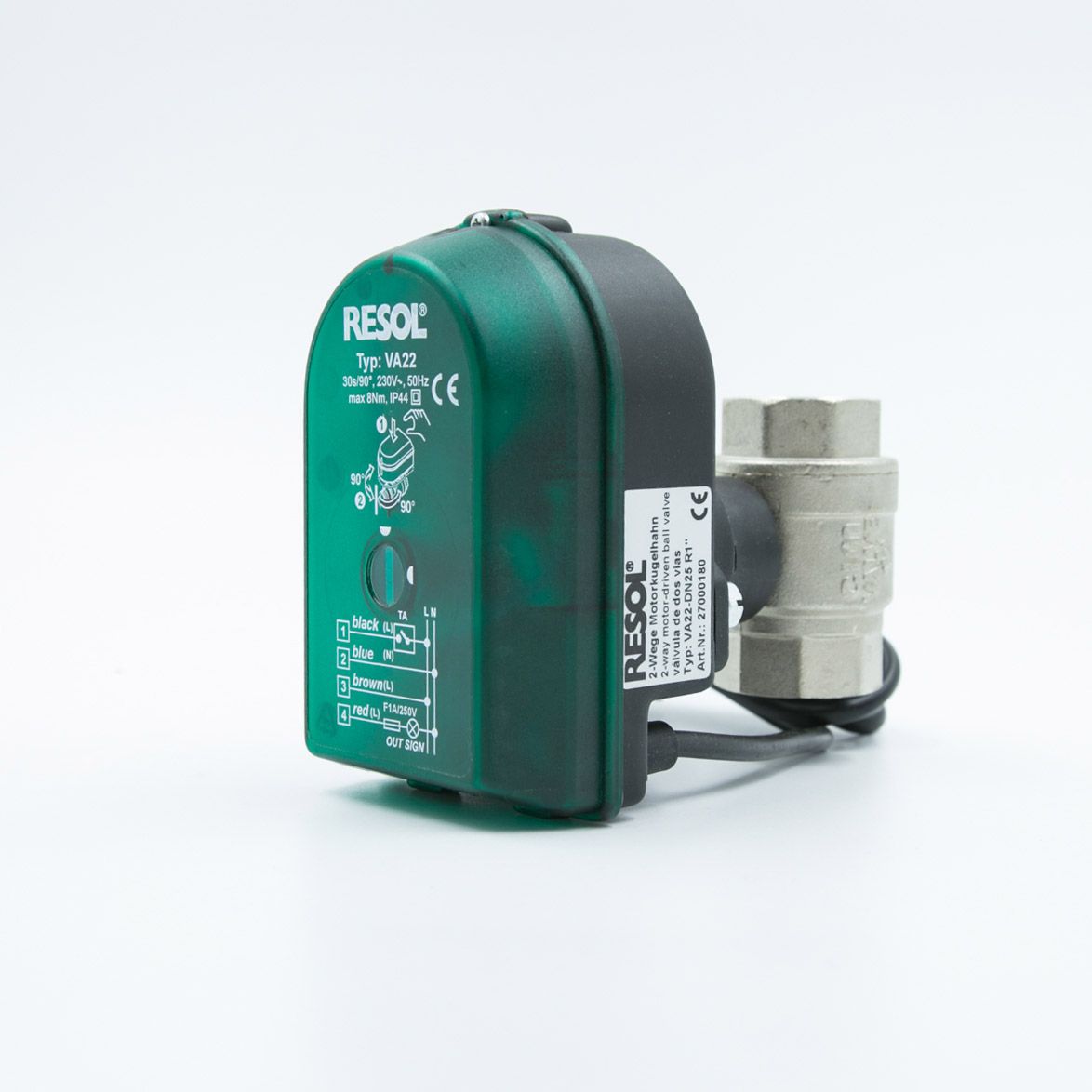

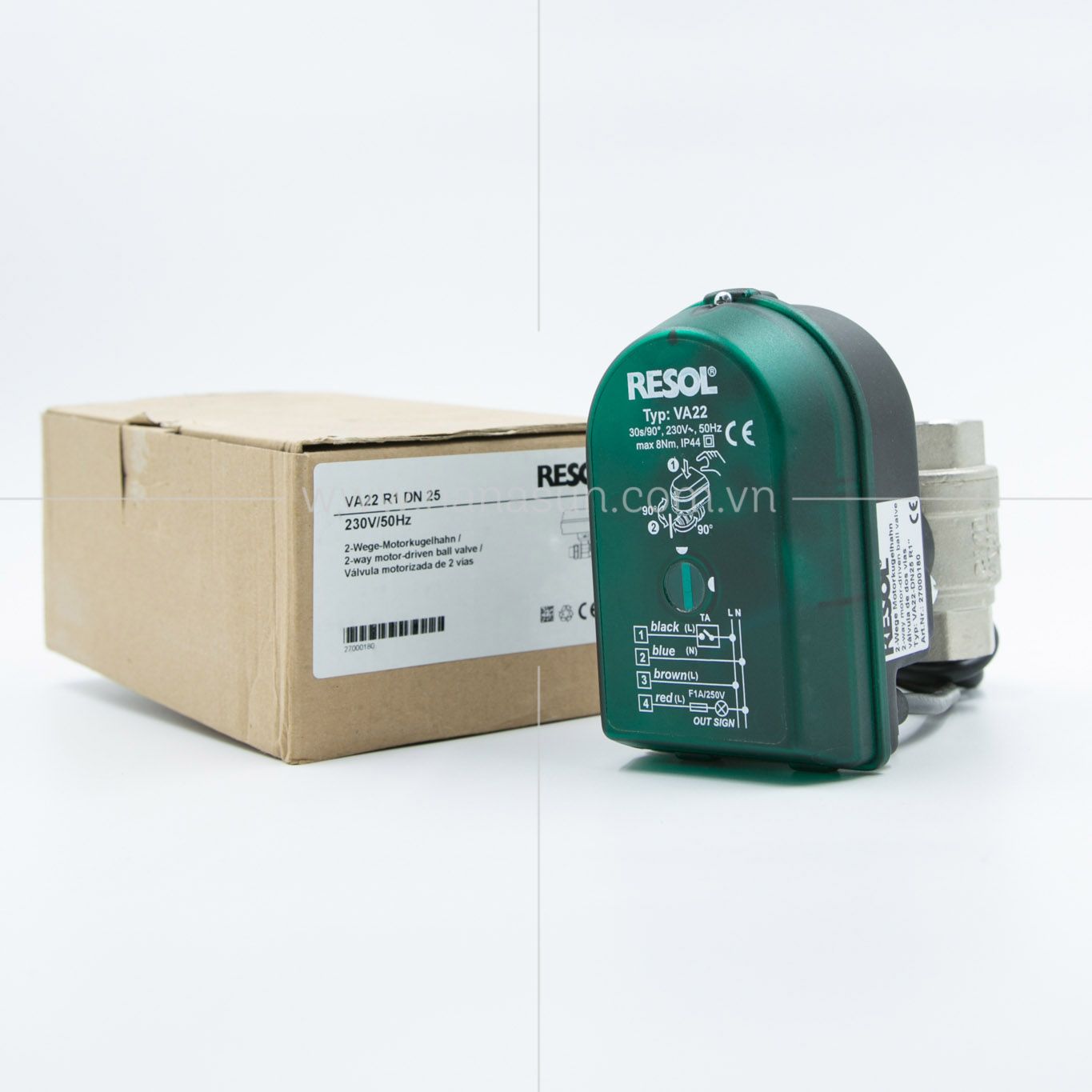

Van điện từ điều khiển động cơ 2 cổng VA22 | VA22 hay còn gọi là Van điện từ. Van bi điều khiển động cơ 2 cổng RESOL VA22 được sản xuất theo tiêu chuẩn quốc tế và được ứng dụng phổ biến trong nhiều hệ thống như hệ thống sưởi ấm, nước nóng, năng lượng mặt trời và thủy lợi. Ứng dụng được sử dụng phổ biến nhất là trong hệ thông năng lượng mặt trời
Ưu điểm
- Kích thước nhỏ gọn, thiết kế hiện đại, vỏ thiết bị truyền động cách điện.
- Điều khiển thủ công đơn giản để vận hành hoặc vận hành khẩn cấp.
- Kết nối điện đa năng bằng rơle tích hợp (220 ... 240 V ~).
- Kiểm soát được thực hiện thông qua một liên lạc tắt. Đầu ra tín hiệu chuyển đổi giới hạn có thể được sử dụng cho mục đích điều khiển (tối đa 1 A).
- Vị trí của van bi có thể nhìn thấy bằng cờ chỉ thị (màu trắng).
- Thiết bị truyền động có thể được thay thế nhanh chóng mà không cần tháo van. Không giảm lưu lượng, lưu lượng đầy đủ theo phiên bản DN25 và DN32
THÔNG SỐ CHI TIẾT
Thiết bị truyền động
Bảo vệ chống xâm nhập: IP 44
Nhiệt độ môi trường: 0 ... +50 ° C
Điện áp hoạt động: 220, 240 V ~
Động cơ: Động cơ đồng bộ
Tải cho công tắc giới hạn: 5 (1) A 220 ... 240 V ~
Công suất danh nghĩa: tối đa 7,5 VA.
Lớp cách điện: 2 lớp
Thời gian thực hiện: 30 giây / 90 °
Chế độ hoạt động: mở - đóng
Mô-men xoắn: 6 Nm (tối đa 8 Nm)
Kết nối điện: 4 x 0,5 mm²
Van
Lưu lượng / trở về nhiệt độ tối đa: 0 ° C ... + 120 ° C
Áp suất danh nghĩa: PN 15 (tối đa 16)
Kết nối van: CNTT ở cả hai bên
Lưu lượng: lưu lượng đầy đủ, theo chiều rộng danh nghĩa NW.
Van: đồng thau ép (CuZn40Pb2)
Kết nối van: đồng thau (CuZn40Pb2)
Trục chính của van: đồng thau (CuZn40Pb2)
Van bi: đồng thau, mạ crôm cứng
Niêm phong bóng: Niêm phong vòng-tanh
Niêm phong trục chính: 1 x EPDM vòng chữ O, 1 x Viton vòng chữ O và 1 x Vòng chữ O
Niêm phong trục chính đến van: 1 x EPDM vòng chữ O, ứng suất dọc trục giữa trục chính và khe được bù bằng một vòng đệm khác.
