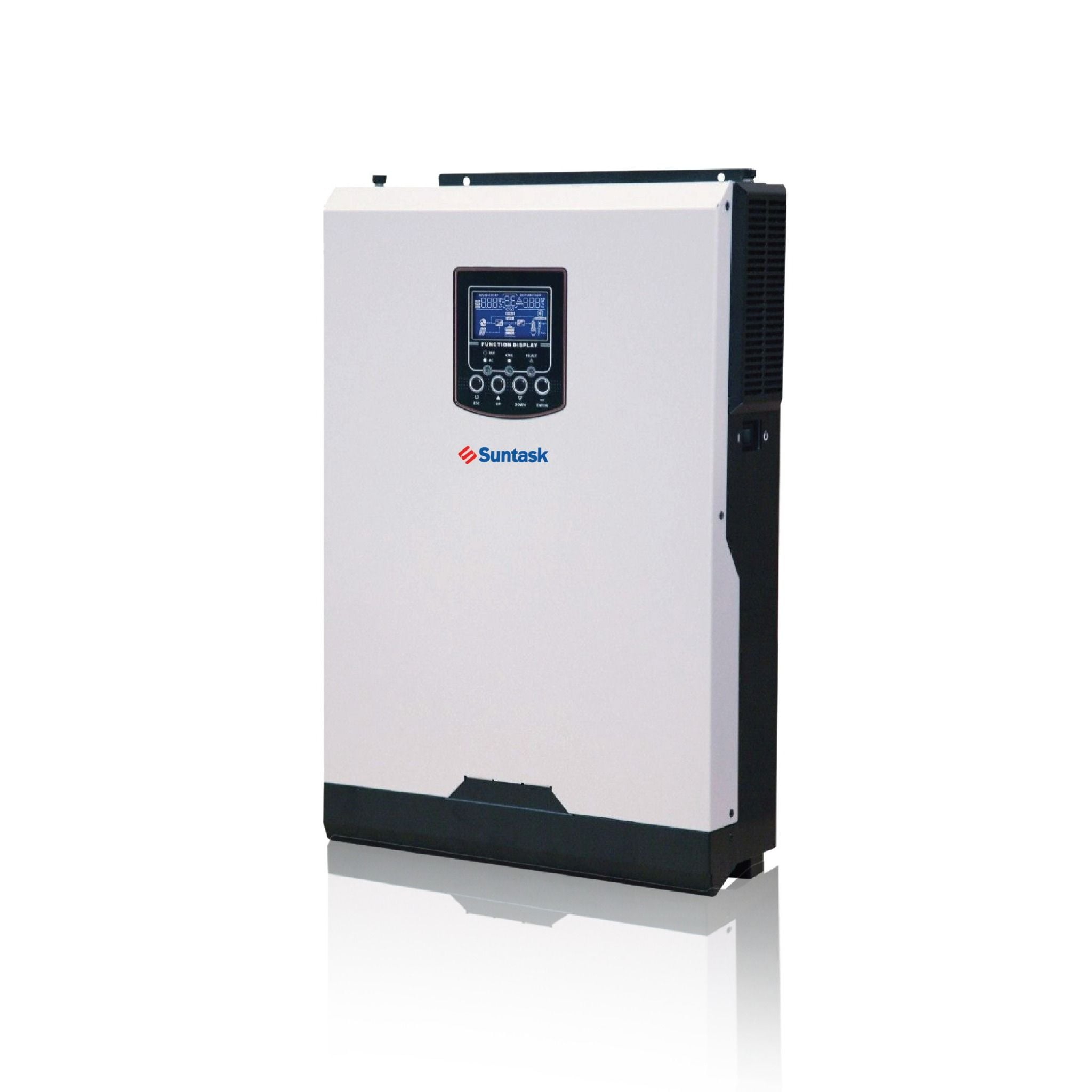

Inverter tách lưới độc lập - Bộ điều khiển sạc đa năng tích hợp bộ đổi điện ( Off Grid Inverter ) sóng sine chuẩn .
Model : ST-VM-II-3000-24
TÍNH NĂNG :
• Điện áp ngõ ra - sóng sin chuẩn
• Hệ số công suất đầu ra 1
• Dải điện áp đầu vào của tấm pin cao
• Thiết kế độc lập với acquy ( Khi có nắng - có thể không cần bình acquy - phát điện trực tiếp từ tấm pin )
• Bộ sạc năng lượng mặt trời 80A MPPT tích hợp
• Chức năng cân bằng acquy để tối ưu hóa hiệu suất acquy và kéo dài vòng đời
• Tích hợp lưới chống bụi
THÔNG SỐ KỸ THUẬT
1/ Ngõ vào điện lưới ( Nếu có )
+ Nguồn điện 220V - 50Hz - Giải điện áp có thể sử dụng 170-280 VAC
2/ Ngõ vào hệ tấm pin năng lượng mặt trời
+ Điện áp hở mạch DC của dãy tấm pin ( Maximum PV array open circut voltage ) : 500 VDC
+ Công suất tấm pin tối đa : 4000Wp
+ Giải điện áp tối ưu dãy tấm pin : 150VDC-450VDC
+ Dòng sạc tối đa của dãy tấm pin ( Maximum Solar Charge Current ) : 80A
+ Dòng sạc điện lưới tối đa ( Maximum AC Charge Current ) : 60A
+ Tổng dòng sạc tối đa đồng thời ( Maximum Charge Current ) : 80A
3/ Acquy
+ Điện áp sạc acquy : 24VDC
+ Floating Charge Voltage : 27VDC
+ Bảo vệ quá áp - Overcharge Protection : 33 VDC
4/ Ngõ ra AC
+ Công suất cấp điện tối đa cho tải ngõ ra : 3000W x 220V x 50Hz
+ AC Voltage Regulation (Batt. Mode) : 230VAC ± 5%
+ Nguồn điện cấp cho tải được lấy từ bình Acquy hoặc lưới điện quốc gia - hoàn toàn tự động - theo cài đặt
5/ Quy cách
Kích thước : Dày x Rộng x Cao (mm ) : 100 x 300 x 440
Trọng lượng : 9.0 kg
Giải nhiệt độ hoạt động - Operating Temperature :-10°C to 50°C
Hiển thị : Mọi thông số của hệ thống được hiển thị trên màn hình LCD
NGUYÊN LÝ HOẠT ĐỘNG
Vào ban ngày điện được thu từ hệ tấm pin sẽ qua tủ hybrid inverter để cấp điện 220V/50Hz (380V/50Hz) ưu tiên cho tải sử dụng đồng thời nếu dư sẽ cung cấp điện để sạc cho hệ thống bình Acquy - hoặc tùy chế độ cài đặt
Vào buổi tối hoặc khi ánh nắng không đủ cấp điện cho tải thì hệ thống sẽ tự động lấy điện lưới ( nếu có cấp thêm điện lưới ) hoặc hệ thống bình Acquy đã được sạc đưa vào tủ inverter để cấp điện 380V/50Hz cho tải sử dụng - hoặc tùy chọn cài đặt theo yêu cầu .
- Trong trường hợp hệ thống điện năng lượng mặt trời không đủ thì hệ thống sẽ tự động cấp điện lưới ( nếu có cấp thêm điện lưới ) hoặc bình Acquy bù vào cho tải mà không cần phải dùng cầu dao đảo - Như vậy toàn bộ tải luôn đảm bảo có điện - hệ thống hoạt động như 1 UPS dự phòng .
- Trong trường hợp mất điện - thì ngõ ra tải sẽ lấy điện tích lũy từ bình Acquy - cung cấp điện 220V (380V) cho những thiết bị kết nối vào ngõ ra của inverter này
